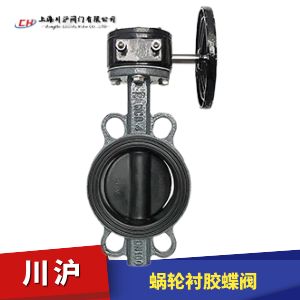

蝸輪襯膠蝶閥連接方式為對夾連接，其中閥體和閥板都包裹一層橡膠，隔絕介質和金屬閥體和閥板接觸，適合介質對金屬腐蝕性較高的場合使用。選用不同的密封介質可以適用于不同的場合和溫度，蝶閥具有結構緊湊、重量、密封性能好等特點，廣泛適用于液體、粉體和氣體場合。適用于行業：化工和石油化工、水處理和污水處理技術氣體處理技術、造船、能源工程、食品工業、市政工程、無硅表面噴漆處理、新能源鋰電行業等行業。
執行機構選型
蝸輪襯膠蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）

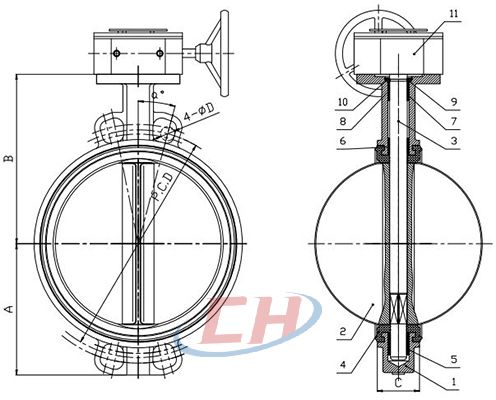

| 序號 | 零件名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | DI |
| 2 | 閥板 | DI/CF8 |
| 3 | 閥軸 | SS416 |
| 4 | 閥座 | EPDM/NBR |
| 5 | 下軸套 | F4/銅 |
| 6 | 中軸套 |
F4/銅 |
| 7 | 短軸套 |
F4/銅 |
| 8 | "Ο"-密封圈 |
EPDM/NBR |
| 9 | 對開環 |
SS416 |
| 10 | 卡簧 |
65Mn |
| 11 | 手動頭 |
總成 |
| 名稱 | 材質 |
|---|---|
| 閥體 | |
| 球墨鑄鐵 | DI、GGG40 |
| 鑄鋼 | WCB |
| 奧氏體不銹鋼 | CF8/CF8M/CF3M |
| 鋁合金 | ADC12、YL113 |
| 鋁青銅 | C95400、C95800 |
| 雙相不銹鋼 | 1.4529、1.4469、2507、2205 |
| 閥板 | |
| 球墨鑄鐵 | DI、GGG40 |
| 雙相不銹鋼 | 1.4529、1.4469、2507、2205 |
| 奧氏體不銹鋼 | CF8/CF8M/CF3M |
| 鋁青銅 | C95400、C95800 |
| 表面處理涂層 | ETFE、ECTFE、碳化鎢、陶瓷、尼龍 |
| 表面襯層 | EPDM、PTFE、FKM、NBR |
| 表面處理 | 電解拋光、鏡面拋光 |
| 閥座 | |
| 聚四氟乙烯 | PTFE |
| 丁腈橡膠 | NBR |
| 氟橡膠 | FKM |
| 聚氨酯橡膠 | PU |
| 三元乙丙橡膠 | EPDM |
| 聚全氟乙丙烯 | F46 |
| 食品級橡膠 | EPDM-SP |
| 硅橡膠 | SI |
| 天然膠 | NR |
| 上法蘭標準 | ISO 5211或國標90° |
|---|---|
連接管道法蘭標準 |
GB/T 9113 PN10/PN16. |
| 公稱壓力 | 1.0MPa、1.6MPa |
| 殼體試驗壓力 | 1.5MPa、2.4MPa |
| 密封試驗壓力 | 1.0MPa、1.76MPa |
| 通徑DN | A | B | C | GB/T 9113 PN10 | GB/T 9113 PN16 | ||||
|---|---|---|---|---|---|---|---|---|---|
| P,C,D | 4- φD0 | a° | P,C.D | 4-φD0 | a° | ||||
| DN50(2") | 72.5 | 130.5 | 43 | φ125 | 4- φ19 | 45° | φ125 | 4- φ19 | 45° |
| DN65(2.5") | 77.5 | 146.5 | 46 | φ145 | 4- φ19 | 45° | φ145 | 4- φ19 | 45° |
| DN80(3") | 92 | 156 | 46 | φ160 | 4-φ19 | 22.5° | φ160 | 4- φ19 | 22.5° |
| DN100(4") | 109 | 168.5 | 52 | φ180 | 4- φ19 | 22.5° | φ180 | 4- φ19 | 22.5° |
| DN125(5") | 127 | 190.5 | 56 | φ210 | 4- φ19 | 22.5° | φ210 | 4- φ19 | 22.5° |
| DN150(6") | 141 | 213.5 | 56 | φ240 | 4- φ23 | 22.5° | φ240 | 4- φ23 | 22.5° |
| DN200(8") | 166 | 246.5 | 60 | φ295 | 4- φ23 | 22.5° | φ295 | 4- φ23 | 22.5° |
| DN250(10") | 203 | 283 | 68 | φ350 | 4-φ23 | 15° | φ355 | 4- φ28 | 15° |
| DN300(12") | 236 | 318 | 78 | φ400 | 4- φ23 | 15° | φ410 | 4- φ28 | 15° |
| DN350(14") | 265 | 338 | 78 | φ460 | 4- φ23 | 11.25° | φ470 | 4- φ28 | 11.25 ° |
