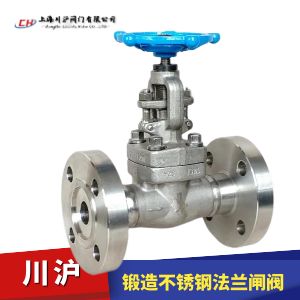

鍛造不銹鋼法蘭閘閥型號：Z41Y

鍛造不銹鋼法蘭閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。

使用范圍
鍛造不銹鋼法蘭閘閥應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

鍛造不銹鋼法蘭閘閥技術參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PIFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(l)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	Flexible Graphite			PTFE
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

鍛造不銹鋼法蘭閘閥結構圖

鍛造不銹鋼法蘭閘閥外形尺寸

規格Specs		壓力等級CLASS	L	H(開)		W		D3	D2	D1	T	f	N- φ	重量Woight
英制 British System	公制 Motric System	壓力等級CLASS	L	縮徑RP	全徑FP	縮徑RP	全徑FP	D3	D2	D1	T	f	N- φ	縮徑RP	全徑FP
1/2	15	150	108	166	169	100	100	35	60.5	89	11.5	1.6	4-16	4.5	5
		300	140						66.5	95	14.5	1.6	4-16	4.8	5.2
		600	165						66.5	95	14.5	6.4	4-16	5.9	5.9
3/4	20	150	117	169	193	100	125	43	70	98	13	1.6	4-16	5.2	6.1
		300	152						82.5	118	16	1.6	4-19	6.2	6.3
		600	190						82.5	118	16	6.4	4-19	7.4	7.5
1	25	150	127	193	230	125	160	51	79.5	108	14.5	1.6	4-16	8.2	8.4
		300	165						89	124	17.5	1.6	4-19	9.3	8.6
		600	216						89	124	17.5	6.4	4-19	10.4	10.2
1-1/4	32	150	140	230	246	160	160	63.5	89	118	16	1.6	4-16	11.5	14.3
		300	178						98.5	133	19.5	1.6	4-19	14	14.5
		600	229						98.5	133	21	6.4	4-19	16.2	16.7
1-1/2	40	150	165	246	283	160	180	73	98.5	127	17.5	1.6	4-16	12.5	15.4
		300	190						114.5	156	21	1.6	4-22.5	15.5	15.6
		600	241						114.5	156	22.5	6.4	4-22.5	17.5	17.4
2	50	150	178	263	330	180	200	92	120.5	152	19.5	1.6	4-19	20.3	22.7
		300	216						127	165	22.5	1.6	8-19	23.4	22.8
		600	292						127	165	25.5	6.4	8-19	28.3	28.7

規格Specs		壓力等級K	L	H(開)		W		D3	D2	D1	T		N- φ	重量Weight
英制 Brtish System	公制 Mstric Systsm	壓力等級K	L	縮徑RP	全徑FP	縮徑RP	全徑FP	D3	D2	D1	T		N- φ	縮徑RP	全徑FP
1/2	15	10K	108	166	169	100	100	52	70	95	12	1	4-15	4.8	5
		20K	140					52	70	95	14		4-15	5.2	5.2
		40K	165					55	80	115	20		4-19	6.4	6.5
3/4	20	10K	117	169	193	100	125	58	75	100	14	1	4-15	5.4	5.5
		20K	152					58	75	100	16		4-15	6.5	6.6
		40K	190					60	85	120	20		4-19	7.8	8
1	25	10K	127	193	230	125	160	70	90	125	14	1	4-19	8.6	8.8
		20K	165					70	90	125	16		4-19	9.7	10.8
		40K	216					70	95	130	22		4-19	11.5	12.2
11/4	32	10K	140	230	246	160	160	80	100	135	16	2	4-19	13.2	14.3
		20K	178					80	100	135	18		4-19	14.5	14.5
		40K	229					80	105	140	24		4-19	17.8	13
11/2	40	10K	165	246	283	160	180	85	105	140	16	2	4-19	14.8	15.06
		20K	190					85	105	140	18		4-19	15.9	16.2
		40K	241					90	120	160	24		4-23	18.8	19
2	50	10K	178	263	330	180	200	100	120	155	16	2	4-19	21	22.7
		20K	216					100	120	155	18		8-19	25	26
		40K	292					105	130	165	26		8-19	29.5	30

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要鍛造不銹鋼法蘭閘閥產品詳細樣本。

鍛造不銹鋼法蘭閘閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

鍛造不銹鋼法蘭閘閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
